네이버 클로바에서는 CEK 플랫폼을 통해 확장 기능을 제공합니다.

extension을 만들어 클로바와 커뮤니케이션이 가능합니다.

이 글에서는 네이버 클로바에 ESP-01을 연동하여 음성제어 해보겠습니다.

https://www.robotstory.co.kr/raspberry/?board_name=raspberry_bbs&order_by=fn_pid&order_type=desc&vid=41를 참고하여 미리 was를 구축해두세요.

1. 도메인 생성

우선 도메인이 필요합니다. duckDNS에서 무료 도메인을 발급받겠습니다.

https://www.duckdns.org/로 이동합니다.

로그인하면 다음과 같은 화면이 뜨는데 빨간색으로 표시한 부분에 사용할 도메인을 입력하고 add domain을 누릅니다. 저는 robotstory-iot라고 입력했습니다.


아래쪽에 ip는 가상ip가 아니라 공인ip를 입력해야 합니다.

https://www.findip.kr/에서 확인합시다.

공유기 설정에서 포트포워딩도 해야하는데 이부분은 설명 생략하겠습니다.

도메인이 만들어졌습니다. 해당 도메인으로 접속해보세요.

(저같은 경우 http://robotstory-iot.duckdns.org/)

인터넷 업체에서 80포트를 막았다면 접속이 안될수도 있습니다.

이때는 nginx에서 포트를 변경해야합니다.

라즈베리파이 터미널에서 다음 명령을 입력합니다.

$ sudo nano /etc/nginx/sites-available/default

다음처럼 접속 포트를 변경합니다. 여기서는 8080으로 변경했습니다.

server {

listen 8080;

location / {

proxy_pass http://127.0.0.1:30001/;

proxy_http_version 1.1;

proxy_set_header Upgrade $http_upgrade;

proxy_set_header Connection "upgrade";

}

Ctrl + O를 눌러 저장하고 Ctrl + X를 눌러 빠져나옵니다.

nginx를 재부팅합니다.

$ sudo service nginx restart

해당 포트로 접속해보세요. (http://robotstory-iot.duckdns.org:8080/)

2. SSL 인증서 발급

extension은 HTTPS 프로토콜에만 연결됩니다. SSL 인증서를 발급 받아 HTTPS 서버를 만들어야 합니다.

이 글에서는 acme.sh 스크립트를 사용하여 무료 ssl 인증서를 발급 받겠습니다. acme.sh 스크립트는 간단하게 무료 인증서를 받을 수 있고 갱신 기간이 되면 자동으로 인증서를 갱신해줍니다.

라즈베리 터미널에서 다음 명령어를 입력하여 루트 계정으로 들어갑니다.

$ su

초기 암호를 설정하지 않았다면 다음 명령을 입력하여 암호를 생성하고 들어갑니다.

$ sudo passwd

다음 명령어를 입력하여 스크립트를 설치합니다.

$ curl https://get.acme.sh | sh -s email='이메일주소'

터미널 접속을 종료하고 다시 접속하면 루트 계정으로 acme.sh 명령어를 사용 가능합니다.

터미널 재접속 후 다시 su를 입력하여 루트 계정으로 들어갑니다.

인증서를 저장할 폴더를 만듭니다.

$ mkdir /home/pi/node-server/ssl

변수 설정을 합니다. duckDNS 토큰은 duckDNS 메인페이지에 나옵니다.

$ export DuckDNS_Token="duckDNS 토큰"

# export CERT_FOLDER="/home/pi/node-server/ssl"


다음을 입력하여 인증서를 생성합니다.

$ acme.sh --insecure --issue \

-d "robotstory-iot.duckdns.org" --dns dns_duckdns \

--cert-file "$CERT_FOLDER/cert.pem" \

--key-file "$CERT_FOLDER/privkey.pem" \

--fullchain-file "$CERT_FOLDER/fullchain.pem" \

--capath "$CERT_FOLDER/chain.pem"

참고 : timeout 에러가 나면 다른 인증서 서버로 교체합시다. ZeroSSL에서 Letsencrypt로 교체합니다.

$ acme.sh --set-default-ca --server letsencrypt

서버 교체 후 다시 위의 명령어로 인증서를 생성합니다.

참고 : duckdns가 아닌 다른 도메인의 경우 명령어가 조금 다릅니다. 이 글에서는 생략하겠습니다.

다음 명령어로 인증서가 생성됬는지 확인할 수 있습니다.

$ acme.sh list

이제 다시 nginx 설정파일을 열고 다음처럼 수정하세요.

$ nano /etc/nginx/sites-available/default

server {

listen 443 ssl;

listen [::]:443 ssl;

server_name robotstory-iot.duckdns.org;

ssl on;

ssl_certificate /home/pi/node-server/ssl/fullchain.pem;

ssl_certificate_key /home/pi/node-server/ssl/privkey.pem;

ssl_trusted_certificate /home/pi/node-server/ssl/chain.pem;

location / {

proxy_pass http://127.0.0.1:30001/;

proxy_http_version 1.1;

proxy_set_header Upgrade $http_upgrade;

proxy_set_header Connection "upgrade";

}

$ service nginx restart

루트 계정을 나옵시다.

$ exit

이제 https://robotstory-iot.duckdns.org로 접속가능합니다.

3. Clova Home extension 만들기

우선 https://developers.naver.com/console/clova/cek/#/list에 들어가서 CLOVA Home extension 만들기를 누릅니다.

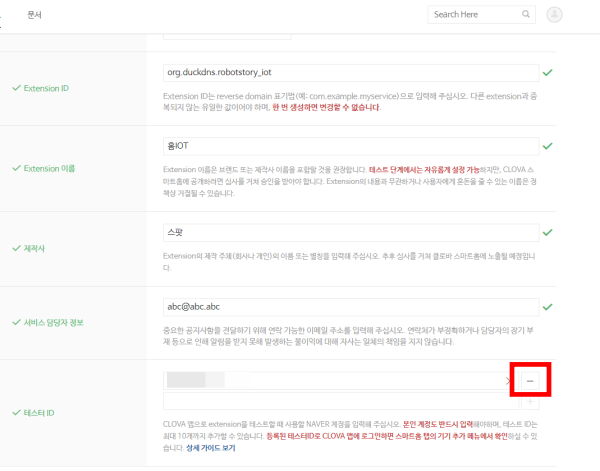

Extension ID는 도메인을 반대순서로 적어줍시다. (org.duckdns.robotstory_iot)

Extension 이름, 제작사, 서비스 담당자 정보는 마음대로 적습니다.

테스터 ID는 네이버 ID입니다. 클로바가 연결된 네이버 ID를 적어주세요. 오른쪽에 +를 눌러야 추가됩니다.


하단에 만들기를 누릅니다.

서버설정입니다.

Extension 서버 URL은 요청에 응답할 서버입니다.

(여기서는 https://robotstory-iot.duckdns.org/clova)

로그인 URL은 인증 서버입니다.

(여기서는 https://robotstory-iot.duckdns.org/clova/login)

클라이언트 ID와 클라이언트 secret은 access token을 획득할때 전달되는 인수입니다. 아무렇게나 지정하셔도 됩니다.

Access token URI는 access token을 획득하기 위한 서버입니다.

(여기서는 https://robotstory-iot.duckdns.org/clova/token)


하단에 저장을 누르고 다음을 누릅니다.

연동 기기 정보입니다.

ESP-01을 LED를 껏다 켰다 하는 스위치로 사용하기때문에 기기타입은 스위치를 추가합니다.

모델명과 구매페이지는 아무렇게나 적어도 됩니다.

하단에 저장을 누르고 다음을 누릅니다.

푸시 알림설정은 클로바 스피커로 음성 메시지를 전송할 수 있습니다. 이 글에서는 사용하지 않겠습니다.

다음을 누릅니다.

연동 페이지 정보에는 250 * 250 사이즈 로고와 750 * 500 사이즈 배너를 선택합니다.

예제로 첨부파일에 올려두었습니다.

하단에 저장을 누르고 다음을 누릅니다.

개인 정보 수집 여부는 아니요를 선택하고 저장을 누릅니다. (심사신청하기 누르지마세요!)


휴대폰에 클로바 어플을 확인하세요.


4. 서버 만들기

일단 웹소켓부터 수정해줍시다. 웹소켓의 보안 프로토콜은 wss 입니다.

$ sudo nano /home/pi/node-server/html/script.js

const btn = document.getElementById('switch');

let webSocket;

const socketInit = () => {

webSocket = new WebSocket("wss://robotstory-iot.duckdns.org");

webSocket.onmessage = (e) => {

if (e.data == 'on') {

btn.className = "on";

btn.innerText = "ON";

}

else if (e.data == 'off') {

btn.className = "off";

btn.innerText = "OFF";

}

webSocket.onclose = () => {

btn.className = "unknown";

btn.innerText = "UNKNOWN";

setTimeout(socketInit, 300);

}

btn.onclick = () => {

if (btn.className == 'on') {

webSocket.send('off');

}

else if (btn.className == 'off') {

webSocket.send('on');

}

socketInit();

Ctrl + O를 눌러 저장하고 Ctrl + X를 눌러 빠져나옵니다.

다음으로 app.js를 수정합니다. 클로바 서버를 추가하고 상수는 config.js로 따로 만들었습니다.

$ sudo nano /home/pi/node-server/app.js

const express = require('express');

const wsModule = require('ws');

const mqtt = require('mqtt');

const clova = require('./clova');

const {

SERVER_PORT,

MQTT_SERVER_IP,

PUBLISH_TOPIC,

SUBSCRIBE_TOPIC

} = require('./config');

// *** Web Application Server Create

const app = express();

app.use(express.json());

app.use(express.urlencoded({ extended: true }));

app.use(express.static(__dirname + '/html'));

// *** Clova Server

app.use('/clova', clova);

// *** 404 Error

app.use((req, res) => {

res.status(404).send('Not Found');

});

const HTTPServer = app.listen(SERVER_PORT, () => {

console.info(`Server is running on ${SERVER_PORT} port`);

});

// ****************************

// *** MQTT Client Create

const mqtt_client = mqtt.connect(`mqtt://${MQTT_SERVER_IP}`);

let status = '';

mqtt_client.on('connect', function () {

mqtt_client.subscribe(SUBSCRIBE_TOPIC, {qos: 1});

});

// ****************************

// *** WebSocket Create

const webSocketServer = new wsModule.Server({server: HTTPServer});

let clients = [];

mqtt_client.on('message', (topic, msg) => {

for (let client of clients) {

if (client.readyState === client.OPEN) {

client.send(msg.toString().toLowerCase());

}

});

webSocketServer.on('connection', (client, req) => {

const ip = req.headers['x-forwarded-for'] || req.connection.remoteAddress;

clients.push(client);

mqtt_client.publish(PUBLISH_TOPIC, '', {qos: 1});

console.info(`Enter the new client: ${ip}`);

client.on('message', (msg) => {

try {

if (msg.toString().toLowerCase() == 'on') {

mqtt_client.publish(PUBLISH_TOPIC, 'on', {qos: 1});

}

else if (msg.toString().toLowerCase() == 'off') {

mqtt_client.publish(PUBLISH_TOPIC, 'off', {qos: 1});

}

catch (err) {

console.error(err);

client.send('error');

}

});

client.on('error', (err) => {

console.error(`Client ${ip} connection error: ${err}`);

});

client.on('close', () => {

const idx = clients.indexOf(client);

if (idx != -1) {

clients.splice(idx, 1);

}

console.info(`Client ${ip} connection has been closed.`);

});

Ctrl + O를 눌러 저장하고 Ctrl + X를 눌러 빠져나옵니다.

상수 파일 config.js를 만듭니다.

$ sudo nano /home/pi/node-server/config.js

module.exports = {

SERVER_PORT: process.env.SERVER_PORT || 30001,

MQTT_SERVER_IP: '127.0.0.1',

PUBLISH_TOPIC: 'cmnd/tasmota/POWER',

SUBSCRIBE_TOPIC: 'stat/tasmota/POWER',

}

Ctrl + O를 눌러 저장하고 Ctrl + X를 눌러 빠져나옵니다.

클로바 서버 파일을 만듭니다.

$ sudo mkdir /home/pi/node-server/clova && sudo nano /home/pi/node-server/clova/index.js

const express = require('express');

const mqtt = require('mqtt');

const router = express.Router();

const {MQTT_SERVER_IP, PUBLISH_TOPIC, SUBSCRIBE_TOPIC} = require('../config');

const client = mqtt.connect(`mqtt://${MQTT_SERVER_IP}`);

router.post('/', function (req, res) {

let command = req.body.header.name;

switch (command) {

case "DiscoverAppliancesRequest":

DiscoverAppliancesRequest(req, res);

break;

case "HealthCheckRequest":

HealthCheckRequest(req, res);

break;

case "TurnOnRequest":

TurnOnRequest(req, res);

break;

case "TurnOffRequest":

TurnOffRequest(req, res);

break;

default:

res.sendStatus(403);

break;

}

});

router.get('/login', function (req, res) {

console.log(req.query);

let url = decodeURIComponent(req.query.redirect_uri)+"?state="+req.query.state+"&code="+"FakeToken"+"&token_type=Bearer";

res.redirect(url);

});

router.post('/token',function(req,res){

res.send(`

{

"access_token":"fakeAccess",

"refresh_token":"fakeRefresh"

}

`);

});

function DiscoverAppliancesRequest(req, res) {

let messageId = req.body.header.messageId;

let resultObject = new Object();

resultObject.header = new Object();

resultObject.header.messageId = messageId;

resultObject.header.name = "DiscoverAppliancesResponse ";

resultObject.header.namespace = "HomeIOT";

resultObject.header.payloadVersion = "1.0";

resultObject.payload = new Object();

resultObject.payload.discoveredAppliances = new Array();

let switchbot = new Object();

switchbot.applianceId = "ESP01-001";

switchbot.manufacturerName = " Ai-Thinker";

switchbot.modelName = "ESP-01";

switchbot.friendlyName = "전등";

switchbot.version = "9.5.0"

switchbot.isIr = false;

switchbot.actions = ["HealthCheck", "TurnOn", "TurnOff"];

switchbot.applianceTypes = ["SWITCH"];

resultObject.payload.discoveredAppliances.push(switchbot);

res.send(resultObject);

}

function HealthCheckRequest(req, res) {

const client = mqtt.connect(`mqtt://${MQTT_SERVER_IP}`);

client.on('connect', function () {

client.subscribe(SUBSCRIBE_TOPIC, {qos: 1});

let messageId = req.body.header.messageId;

let resultObject = new Object();

resultObject.header = new Object();

resultObject.header.messageId = messageId;

resultObject.header.name = "HealthCheckResponse ";

resultObject.header.namespace = "HomeIOT";

resultObject.header.payloadVersion = "1.0";

resultObject.payload = new Object();

resultObject.payload.isReachable = true;

client.on('message', (topic, msg) => {

if (msg.toString().toLowerCase() == "on") {

resultObject.payload.isTurnOn = true;

}

else {

resultObject.payload.isTurnOn = false;

}

res.send(resultObject);

client.end();

});

client.publish(PUBLISH_TOPIC, "", {qos: 1});

});

}

function TurnOnRequest(req, res) {

client.publish(PUBLISH_TOPIC, "ON");

let applianceId = req.body.payload.appliance.applianceId;

let messageId = req.body.header.messageId;

let resultObject = new Object();

resultObject.header = new Object();

resultObject.header.messageId = req.body.header.messageId;

resultObject.header.name = "TurnOnConfirmation";

resultObject.header.payloadVersion = "1.0";

resultObject.payload = new Object();

res.send(resultObject);

}

function TurnOffRequest(req, res) {

client.publish(PUBLISH_TOPIC, "OFF");

let applianceId = req.body.payload.appliance.applianceId;

let messageId = req.body.header.messageId;

let resultObject = new Object();

resultObject.header = new Object();

resultObject.header.messageId = req.body.header.messageId;

resultObject.header.name = "TurnOffConfirmation";

resultObject.header.payloadVersion = "1.0";

resultObject.payload = new Object();

res.send(resultObject);

}

module.exports = router;

on/off 상태 체크를 어떻게 해야할지 고민하다가 요청이 들어올때마다 mqtt에 접속하여 상태를 받아오고 접속을 종료하는 방식으로 코드를 짯습니다.

이제 클로바에 들어가서 로그인을 누릅시다.


스위치로 껏다 켜봅시다.


음성으로도 가능합니다. 음성대신 키보드로 명령어를 입력해보겠습니다.


#클로바 # Clova Home extension # 클로바 연동

댓글
작성자(*)
비밀번호(*)
자동등록방지	(자동등록방지 숫자를 입력해 주세요)
내용(*)

이전	LG유플러스 클로바 클락+2(CLOVA Clock+2) 간편 설치 설명서_모바일 기기형	쎄라토	2023-04-18
-	클로바(Clova)에 ESP-01 연동 : Clova Home extension	스팟	2021-10-26
다음	NUGU(누구) B tv AI Sound Max 사용자 메뉴얼입니다.	쎄라토	2021-10-12

로봇스토리

인공지능 로봇 커뮤니티 – 삼성봇, 클로이, 갤럭시홈, 구글홈, 클로바, 카카오미니, 누구, 메이커페어, 라즈베리파이, 아두이노, 교육용로봇

인공지능&로봇 자료실
